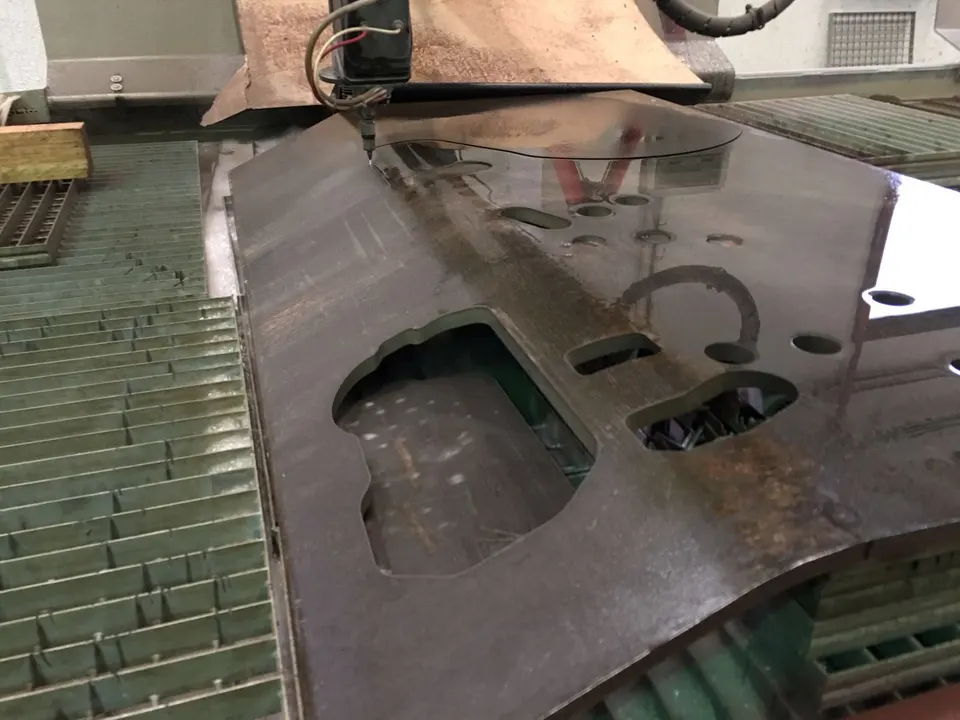

DXF-Datei optimal für Laser- und Wasserstrahlschneiden vorbereiten

Warum eine saubere DXF-Datei bares Geld spart

Jede Nacharbeit an einer unvollständigen oder fehlerhaften DXF-Datei verursacht Kosten – sei es durch zusätzliche Konstruktionsstunden beim Zulieferer oder durch wiederholte Angebotsrunden. Eine gut vorbereitete Datei reduziert nicht nur Ihren internen Aufwand, sondern beschleunigt die Angebotsphase und die spätere Fertigung erheblich.

Als industrieller Einkäufer oder Ingenieur möchten Sie sicherstellen, dass die Geometrie exakt Ihren Anforderungen entspricht und der Zulieferer ohne Rückfragen produzieren kann. Dieser Leitfaden zeigt Ihnen typische Fallstricke und bewährte Methoden, um Schneidkosten zu minimieren und Durchlaufzeiten zu verkürzen.

Typische Geometriefehler und wie Sie sie vermeiden

Unvollständige oder unsaubere Geometrien sind die häufigste Ursache für Verzögerungen. Offene Konturen, doppelte Linien oder winzige Lücken zwischen eigentlich geschlossenen Profilen führen oft zu Fehlinterpretationen in der CAM-Software. Prüfen Sie Ihre Zeichnung mit der Konturverfolgung oder dem „Join“-Befehl in Ihrer CAD-Umgebung.

Entfernen Sie doppelte Elemente und stellen Sie sicher, dass alle Schnittprofile geschlossen sind. Selbst minimale Überlappungen oder Lücken im Hundertstel-Millimeter-Bereich können dazu führen, dass der Laser- oder Wasserstrahl ungewollte Stege stehen lässt oder das Bauteil aus dem Restmaterial fällt. Eine einfache Regel: Was als ein Stück ausgeschnitten werden soll, muss eine einzige geschlossene Polylinie sein.

Viele Konstrukteure vergessen zudem Hilfslinien, Maßketten oder unsichtbare Layer zu löschen. Alles, was nicht geschnitten oder graviert werden soll, gehört nicht in die Datei. Ein aufgeräumter DXF-Export vermeidet Rückfragen und zusätzliche Bereinigungsgebühren.

Maßstab und Einheiten: 1:1 ist Pflicht

Die häufigste Fehlerquelle beim Datenaustausch ist ein falscher Skalierungsfaktor. Liefern Sie Ihre DXF grundsätzlich im Maßstab 1:1. Wenn Ihre Zeichnung in einem anderen Maßstab erstellt wurde, teilen Sie dies explizit mit, sonst riskieren Sie Teile, die um den Faktor 10 oder 25,4 (Zoll/Millimeter) abweichen.

Geben Sie die Einheit (Millimeter oder Zoll) eindeutig an – am besten bereits im Dateinamen oder als Notiz auf einem separaten Hinweis- oder Text-Layer. Moderne CAM-Systeme können meist automatisch erkennen, ob es sich um metrische oder imperiale Maße handelt, doch eine klare Kennzeichnung schafft Sicherheit. Typischerweise arbeitet die europäische Industrie mit Millimetern; auch unser Hause Cortalia setzt Millimeter als Standard voraus.

Kerf und Nesting: Wie Sie Material optimal nutzen

Der Schneidstrahl hat eine physikalische Breite – den Kerf. Beim Laser liegt dieser im Bereich weniger Zehntelmillimeter, beim Wasserstrahl je nach Düse und Abrasivmittel zwischen etwa 0,5 und 1,5 Millimetern. In der Regel wird der Kerf vom Zulieferer in der CAM-Software kompensiert, indem die Bahn um den halben Kerf nach außen oder innen versetzt wird.

Um Materialverschnitt zu minimieren, lohnt es sich, die Nesting-Strategie zu bedenken. Moderne Schachtelalgorithmen ordnen die Teile effizient auf der Tafel an. Als Faustregel gilt: Halten Sie zwischen den Einzelteilen einen Mindestabstand ein, der dem Materialstärke-Wert oder etwas mehr entspricht, um thermische Verformungen oder Gratbildung zu vermeiden. Bei dickeren Blechen (über 10 mm) kann der Abstand auch etwas geringer sein, während dünne Bleche oft mehr Spielraum benötigen.

Wenn Sie selbst ein grobes Nesting vornehmen, achten Sie darauf, dass die Teile nicht enger aneinander liegen als der Kerf plus einem Sicherheitszuschlag. Überlassen Sie die Feinoptimierung jedoch besser dem Zulieferer, der über leistungsfähige Software und Erfahrung mit Materialverhalten verfügt.

Lochdurchmesser vs. Materialstärke: Faustregeln für saubere Bohrungen

Ein häufiger Stolperstein sind zu kleine Löcher im Verhältnis zur Materialdicke. Als praxisbewährte Regel gilt beim Laserschneiden: Der Lochdurchmesser sollte mindestens der Materialstärke entsprechen, besser noch dem 1,2- bis 1,5-Fachen. Bei einem 10-mm-Blech sind Löcher unter 10 mm daher oft problematisch, wenn enge Toleranzen gefordert sind.

Beim Wasserstrahlschneiden sind die Verhältnisse strenger, weil der Strahl breiter ist und das Abrasivmittel eine gewisse Divergenz verursacht. Hier liegt der empfohlene Mindestdurchmesser typischerweise beim 1,5- bis 2-Fachen der Materialdicke – bei dicken Platten (ab 50 mm) sogar noch höher, wenn senkrechte Wände und geringe Konizität gewünscht sind.

Diese Faustregeln sind keine festen Grenzen, moderne Anlagen können in vielen Fällen engere Toleranzen erreichen. Dennoch helfen die Richtwerte, teure Sonderwerkzeuge oder Nacharbeit zu vermeiden. Besprechen Sie kritische Geometrien daher frühzeitig mit Ihrem Schneidpartner.

Layer-Struktur: Ätzen, Schneiden und Beschriften getrennt halten

Eine durchdachte Layer-Zuordnung vereinfacht die Angebotserstellung und spätere Fertigung erheblich. Definieren Sie separate Layer für unterschiedliche Bearbeitungen: einen für Laserschneiden, einen für Gravuren oder Ätzungen und gegebenenfalls einen für Beschriftungen oder Markierungen. Die Layer-Namen können selbsterklärend sein, etwa „CUT_OUTSIDE“, „CUT_INSIDE“, „ENGRAVE“ oder „MARKING“.

Bei Wasserstrahlanwendungen ist es sinnvoll, zwischen reinem Wasserstrahl (zum Schälen von weichen Materialien) und abrasivem Wasserstrahl (für Hartschnitte) zu unterscheiden. Auch wenn die Maschinensteuerung diese Details automatisch anhand der Geometrie und der Materialdatenbank zuordnet, erleichtert eine klare Layer-Struktur dem Programmierer die Arbeit und verringert das Risiko von Fehlzuweisungen.

Vermeiden Sie zu viele verschiedene Layer; konzentrieren Sie sich auf die tatsächlichen Bearbeitungsarten. Ein guter Zulieferer wird diese Struktur erkennen und bei Unklarheiten nachfragen, bevor er das Angebot erstellt.

Was ein zuverlässiger Zulieferer vor der Angebotserstellung prüft

Erfahrene Schneiddienstleister wie Cortalia durchlaufen bei jeder DXF-Datei eine standardisierte Prüfroutine. Zunächst wird die Geometrie auf offene Konturen, doppelte Linien und nicht verbundene Elemente untersucht. Fehlerhafte Stellen werden farblich hervorgehoben und an den Kunden kommuniziert, wenn eine automatische Reparatur nicht möglich oder nicht freigegeben ist.

Parallel dazu prüft der Vertrieb oder die Arbeitsvorbereitung den Maßstab und die Einheiten, um Missverständnisse auszuschließen. Sind alle Angaben plausibel, folgt eine grobe Nesting-Simulation, um den Materialbedarf abzuschätzen und die Schnittzeit zu kalkulieren. Hierbei werden auch die Kerfkompensation und die minimale Lochgeometrie gegen die gewählte Materialstärke abgeglichen.

Erst wenn diese Schritte abgeschlossen sind, erhalten Sie ein verbindliches Angebot. Fällt Ihre Datei durch den Check, entstehen Rückfragen, die den Prozess verzögern. Wenn Sie jedoch die in diesem Beitrag genannten Punkte beachten, wird Ihre DXF-Datei in der Regel ohne weitere Iterationen verarbeitet – und Sie sparen wertvolle Zeit.

Fazit: Ihre perfekte DXF-Datei – unser präziser Schnitt

Die sorgfältige Vorbereitung Ihrer DXF-Datei ist kein Selbstzweck, sondern ein konkreter Wettbewerbsvorteil. Sie verkürzt die Angebotsphase, reduziert interne Abstimmungsrunden und führt zu genaueren Preisindikationen. Letztlich profitiert die gesamte Lieferkette von sauberen Daten – vom Einkäufer bis zum Maschinenbediener.

Als industrieller Zulieferer mit langjähriger Erfahrung im Wasserstrahl- und Laserschneiden stehen wir bei Cortalia für eine reibungslose Zusammenarbeit. Senden Sie uns Ihre Zeichnungen und DXF-Dateien für ein unverbindliches Angebot. Gemeinsam finden wir die wirtschaftlichste Lösung für Ihre Schneidaufgabe – ohne versteckte Kosten und mit der Qualität, die Sie erwarten.

Nehmen Sie noch heute Kontakt auf und lassen Sie uns prüfen, wie wir Ihre Bauteile effizient fertigen können.
