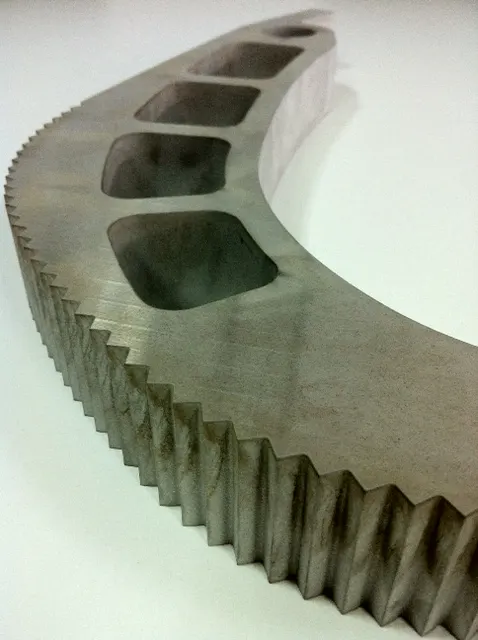

Toleranzen beim industriellen Zuschnitt: Präzision sinnvoll spezifizieren

Die Bedeutung von Toleranzen: Qualität hat ihren Preis

Toleranzen sind das stille Kommunikationsmittel zwischen Konstrukteur und Fertiger. Sie legen fest, wie stark ein reales Bauteil vom Nennmaß abweichen darf, ohne die Funktion zu beeinträchtigen. Je enger diese Grenzen gesetzt werden, desto aufwändiger wird die Fertigung – und desto höher fallen in der Regel die Stückkosten aus.

Der Wunsch nach maximaler Präzision ist verständlich, doch in der Praxis reicht oft eine sinnvolle, am Einsatzzweck orientierte Genauigkeit. Wer hier überdimensioniert, zahlt nicht nur mehr, sondern riskiert auch längere Lieferzeiten und eine geringere Prozesssicherheit. Ein bewusster Umgang mit Toleranzen trennt daher den erfahrenen Einkäufer vom Gelegenheitsbesteller.

Dieser Beitrag gibt Ihnen eine Orientierung, welche Genauigkeiten bei den gängigen Trenn- und Umformverfahren typischerweise erreichbar sind, und zeigt, wie Sie Ihre Zeichnungen so gestalten, dass Sie vergleichbare und faire Angebote erhalten – ohne unnötige Kosten.

Was die Verfahren leisten: Typische Genauigkeitsbereiche

Jedes Fertigungsverfahren hat seine eigenen Stärken und Grenzen, was die erzielbare Präzision angeht. Beim Laserschneiden sind im Dünnblechbereich Positionsgenauigkeiten im unteren Zehntelmillimeterbereich üblich. Mit zunehmender Blechdicke weiten sich die erreichbaren Toleranzen etwas auf, bleiben aber in einem Bereich, der für viele Anwendungen mehr als ausreichend ist.

Wasserstrahlschneiden arbeitet – bedingt durch den breiteren Strahl und die mechanische Materialabtragung – mit etwas gröberen Toleranzen als der Laser. Dafür punktet das Verfahren mit einer nahezu unbegrenzten Materialvielfalt und dickenunabhängiger Kaltbearbeitung. Die Maßhaltigkeit liegt typischerweise im Bereich von einigen Zehntelmillimetern, kann aber bei sehr präzisen Anlagen auch enger ausfallen.

Beim Biegen hängt die erreichbare Winkelgenauigkeit stark vom Werkstoff, der Blechdicke und der Biegelänge ab. übliche Werte bewegen sich im Bereich von ±0,5° bis ±1°, bei langen oder dünnwandigen Teilen können es auch ±2° sein. Rückfederungseffekte machen hier eine erfahrene Prozesssteuerung unverzichtbar.

Diese Richtwerte sind keine garantierten Werte, sondern in der Praxis beobachtete Spannen. Sie dienen als erste Orientierung, ersetzen aber nicht das Fachgespräch mit dem Fertiger, der Ihre konkrete Geometrie und Ihren Werkstoff bewertet.

Der Einfluss der Materialdicke auf die Präzision

Die Materialdicke ist einer der stärksten Einflussfaktoren auf die erreichbare Genauigkeit. Grundsätzlich gilt: Je dicker das Material, desto schwieriger wird es, sehr enge Toleranzen einzuhalten. Beim thermischen Schneiden wie dem Lasern entsteht ein konischer Schnittspalt, der mit der Dicke zunimmt; die Maßhaltigkeit wird dann oft auf der Strahleintrittsseite gemessen.

Beim Wasserstrahlschneiden ist der Effekt ähnlich, hinzu kommen mögliche Strahlaufweitungen und die Gefahr von leichten Fahnen an der Schnittkante. Im Biegeprozess wirkt sich die Dicke direkt auf das Rückfederungsverhalten aus – dickere Bleche federn stärker zurück und erfordern aufwändigere Kompensationen.

Als Faustregel kann man festhalten, dass Toleranzen, die bei 1 mm Blechdicke locker eingehalten werden, bei 10 mm oder mehr eine echte Herausforderung darstellen und gegebenenfalls mit dem Fertiger abgestimmt werden müssen. Geben Sie daher auf Ihren Zeichnungen immer die Materialgüte und -dicke an, damit das Angebot realistisch kalkuliert werden kann.

Kantenqualität versus Maßhaltigkeit: Zwei Seiten der Medaille

Eine oft unterschätzte Größe ist die Kantenqualität. Ein Laserschnitt kann maßlich perfekt sein, aber eine raue, oxidierte oder gratbehaftete Kante aufweisen, die für die Weiterverarbeitung nachteilig ist. Umgekehrt kann ein Wasserstrahlschnitt eine sehr glatte Kante liefern, jedoch mit einer etwas größeren Maßtoleranz.

In der Zeichnung sollten Sie daher klar differenzieren, welche Eigenschaften Ihnen an welchen Stellen wichtig sind. Muss die Kante schweißfertig sein? Reicht eine Standardqualität, die ohne Nacharbeit direkt montiert werden kann? Solche Angaben helfen dem Fertiger, das optimale Verfahren und die passenden Schnittparameter zu wählen.

Für hochbelastete oder optisch anspruchsvolle Flächen kann es sinnvoll sein, eine erhöhte Kantengüte zu spezifizieren – auch wenn die Maßtoleranz dann etwas großzügiger ausfallen darf. Ein offenes Gespräch über Ihre tatsächlichen Anforderungen spart Kosten und vermeidet überflüssige Nacharbeit.

Allgemeintoleranzen: Wenn Standard ausreicht

Nicht jedes Maß muss enger toleriert sein. Für viele Anwendungen reichen Allgemeintoleranzen nach ISO 2768 oder vergleichbaren Normen völlig aus. Diese legen für unterschiedliche Toleranzklassen (fein, mittel, grob) Grenzabmaße für Längen-, Winkel- und Formabweichungen fest, ohne dass Sie jedes Maß einzeln bemaßen müssen.

Der Vorteil: Sie sparen sich aufwändige Detailvermerke, und der Fertiger kann schneller und wirtschaftlicher arbeiten. Die Norm bietet eine verlässliche Basis, die im industriellen Alltag bestens etabliert ist. Für Funktionsflächen mit engeren Anforderungen können Sie dann gezielt abweichende Toleranzen eintragen.

Achten Sie darauf, welche Toleranzklasse Ihr Produkt wirklich benötigt. Ein Wechsel von ‚mittel‘ auf ‚fein‘ kann die Fertigungskosten bereits deutlich erhöhen, ohne dass es die Funktion des Bauteils spürbar verbessert. Hinterfragen Sie daher jede enge Toleranz kritisch: Ist sie wirklich notwendig oder nur ein Relikt aus dem Konstruktionsalltag?

So geben Sie Toleranzen in Zeichnungen richtig an

Eine saubere Zeichnung ist die Grundlage für ein vergleichbares und belastbares Angebot. Tragen Sie alle toleranzrelevanten Maße direkt in die Bemaßung ein, und verweisen Sie für die übrigen Maße auf eine allgemeine Toleranznorm. Vermeiden Sie überbestimmte Bemaßungen, die zu Widersprüchen führen.

Bei kritischen Passungen oder Funktionsmaßen lohnt es sich, kurze ergänzende Hinweise anzufügen – etwa zur gewünschten Kantenqualität oder zur Vorzugsrichtung der Maßhaltigkeit. Auch die Angabe, ob die Toleranz ein- oder beidseitig gelten soll, kann den Fertigungsprozess erleichtern.

Vergessen Sie nicht, den Werkstoff und seine Lieferform (z. B. kalt- oder warmgewalzt) zu nennen, denn diese haben Einfluss auf die erreichbare Genauigkeit. Je präziser und vollständiger Ihre Zeichnung ist, desto gezielter können wir als Fertiger die optimale Prozesskette vorschlagen und Ihnen ein Angebot unterbreiten, das genau zu Ihren Anforderungen passt.

Fazit: Mit uns zur optimalen Toleranzspezifikation

Toleranzen sind kein Selbstzweck, sondern ein Werkzeug, um Funktion und Wirtschaftlichkeit in Einklang zu bringen. Wer versteht, was die einzelnen Verfahren leisten können, und wer seine Zeichnungen klar und normgerecht gestaltet, erhält nicht nur kostengünstigere, sondern auch schneller verfügbare Teile.

Bei Cortalia beraten wir Sie gern, welche Toleranzen für Ihre Anwendung sinnvoll sind und welches Verfahren die geforderte Genauigkeit am wirtschaftlichsten erreicht. Mit unserer langjährigen Erfahrung in Laser-, Wasserstrahl- und Biegetechnik helfen wir Ihnen, Überdimensionierung zu vermeiden und trotzdem passgenaue Ergebnisse zu erzielen.

Senden Sie uns Ihre Zeichnungen mit den für Sie kritischen Toleranzen – wir unterbreiten Ihnen ein Angebot, das genau auf Ihre Bedürfnisse zugeschnitten ist. Gemeinsam finden wir die Balance zwischen Präzision und Kosten.
